常州嚯嚯【24款 广汽传祺 GS4 矩阵支架】详细安装图解

1.无需保留光源，需要使用线组供电。

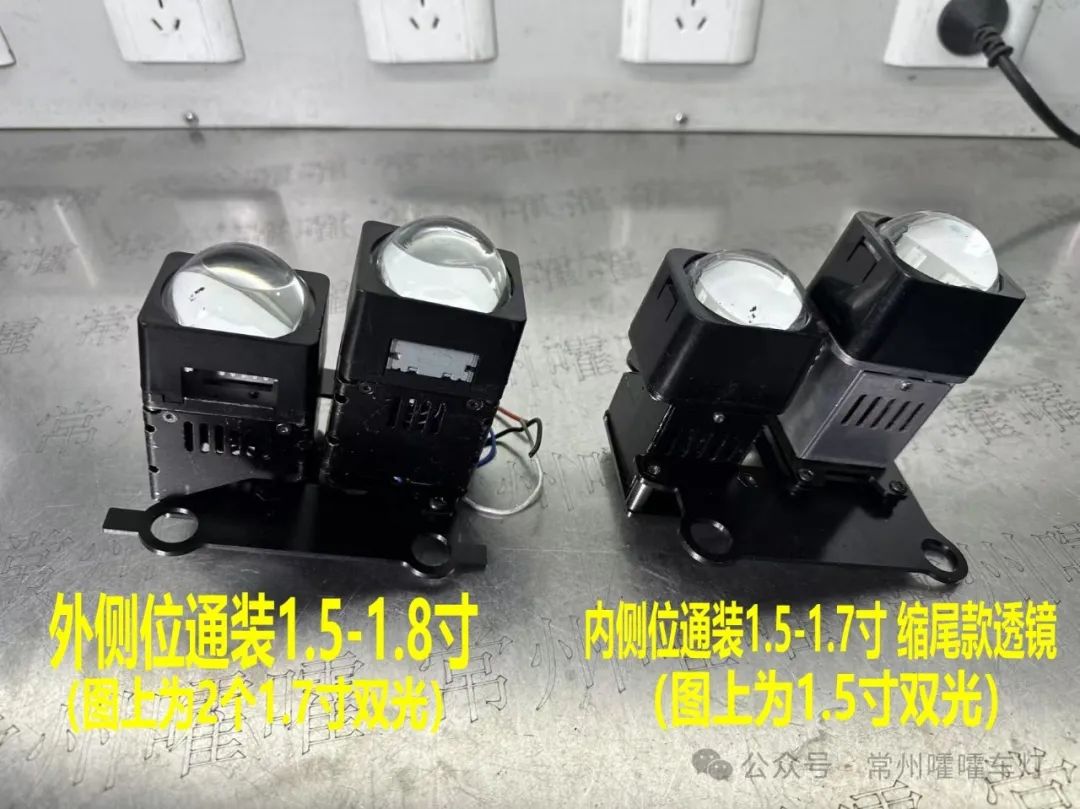

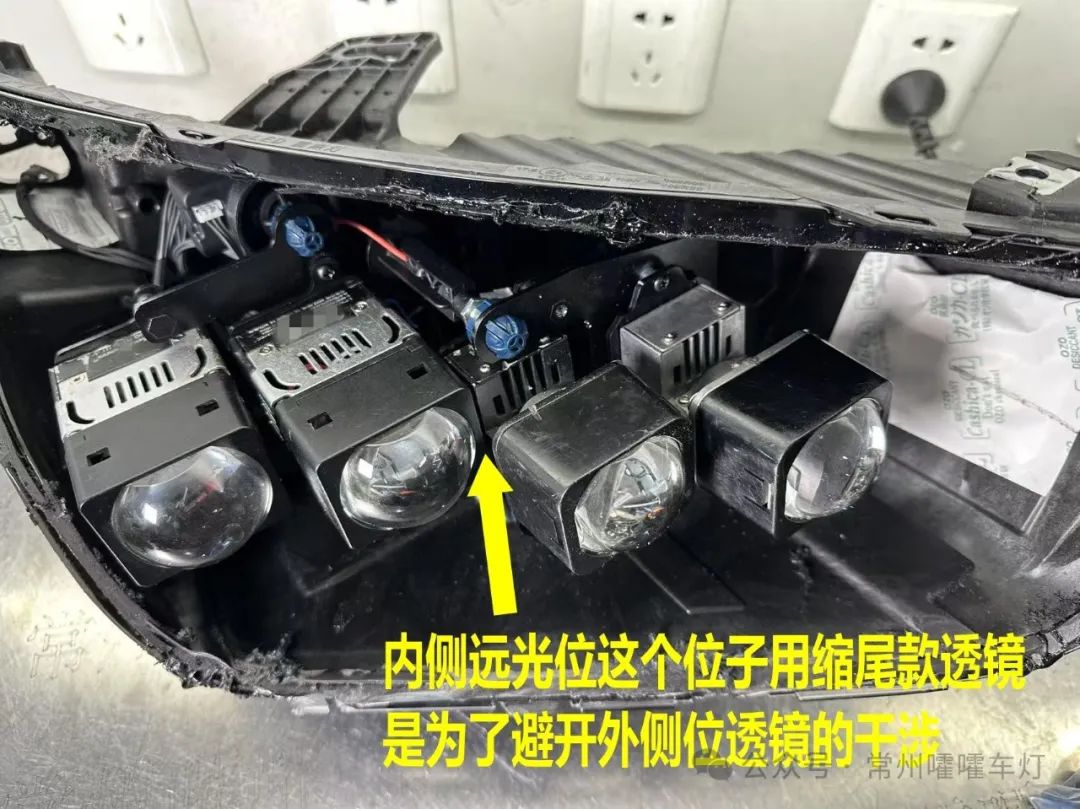

2.单只灯可以安装4个矩阵透镜，外侧位通装1.5-1.8寸。内侧位需要安装缩尾款 1.5-1.7寸的双光或单光均可。并且内侧远光位安装双光或者独立远光时 支架安装细节不同，请仔细查看图解. （也就是说此支架单只灯可以安装 4个双光 或者 3个双光一个独立远光 或者 2个双光 2个独立远光。）

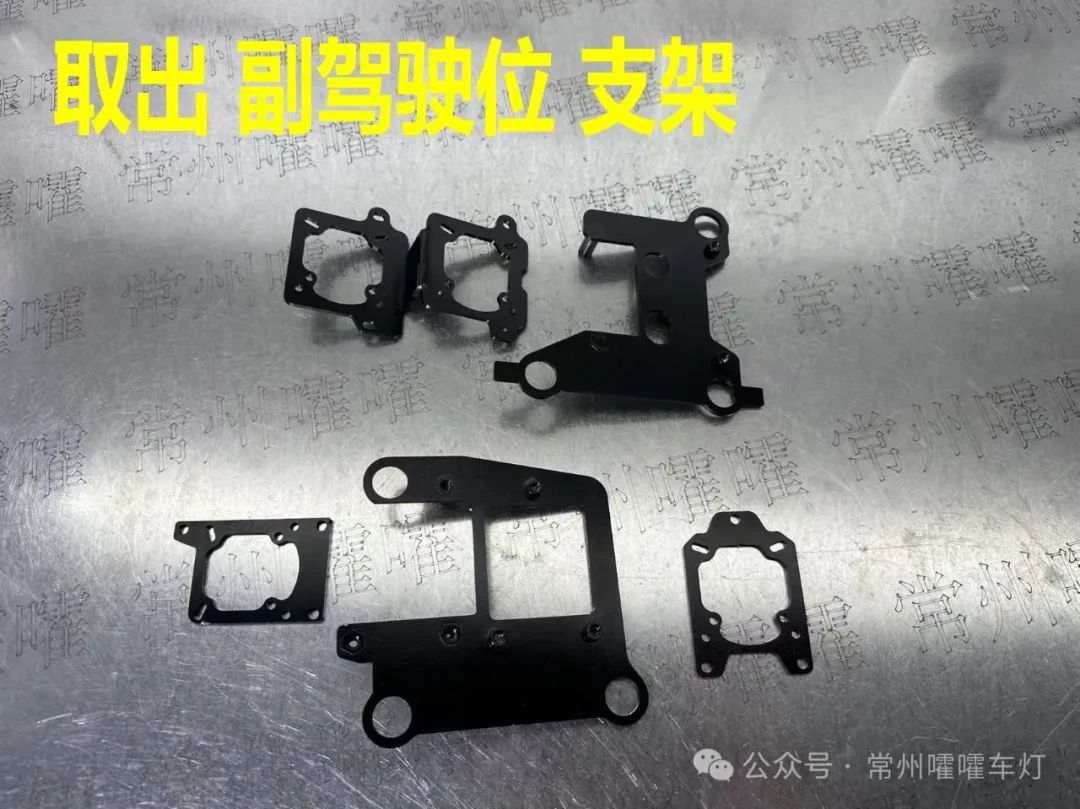

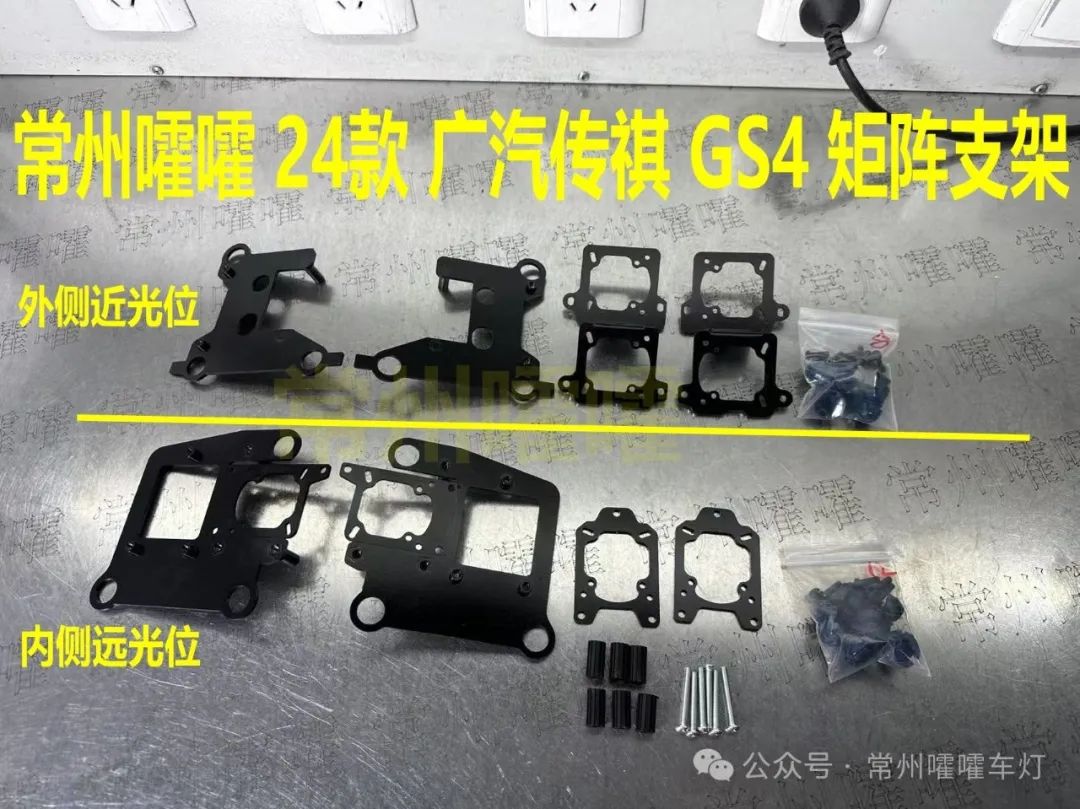

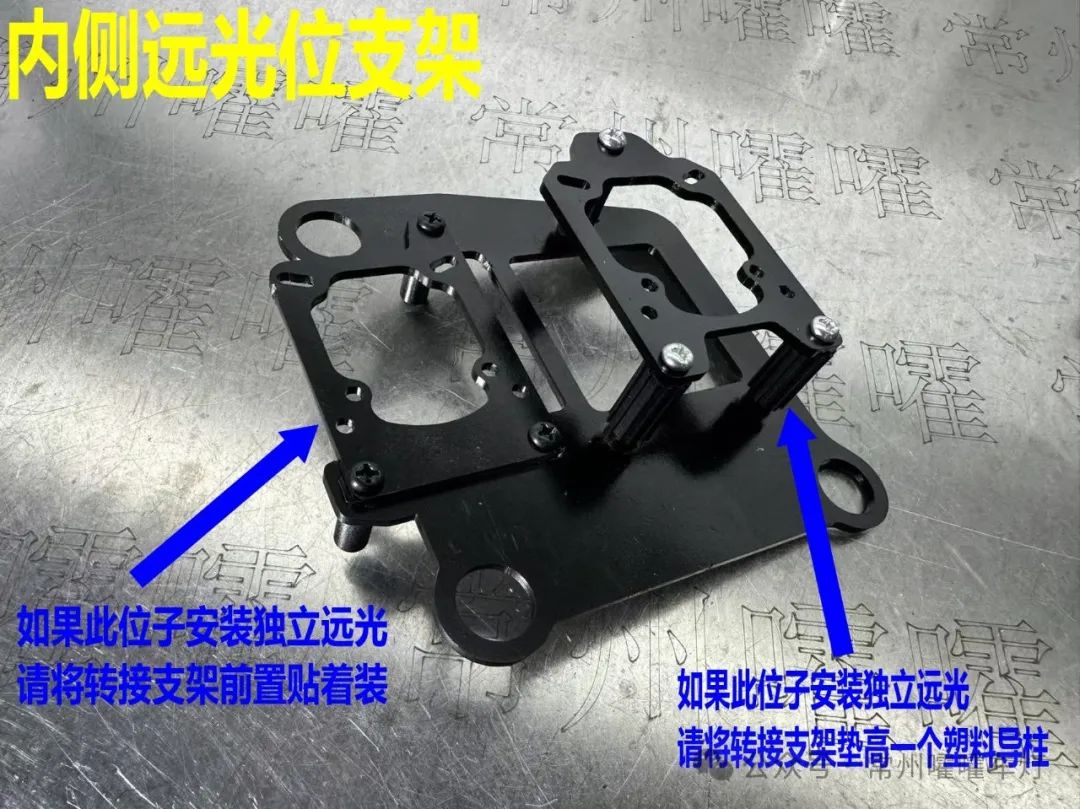

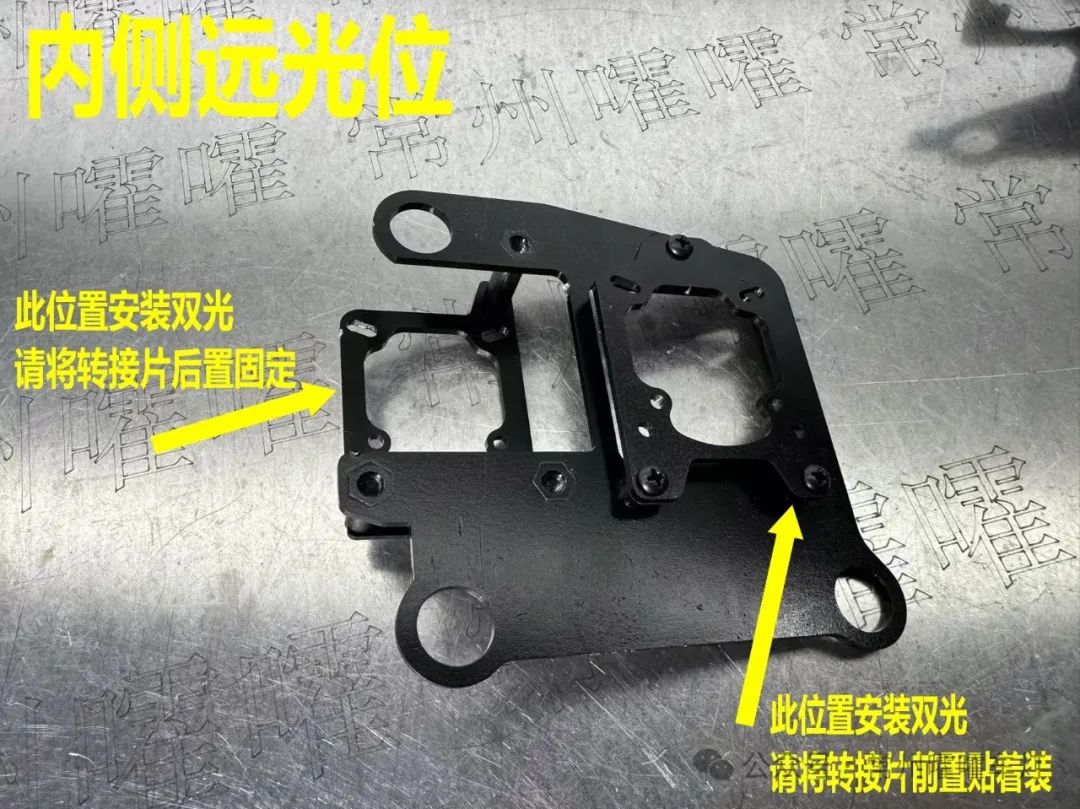

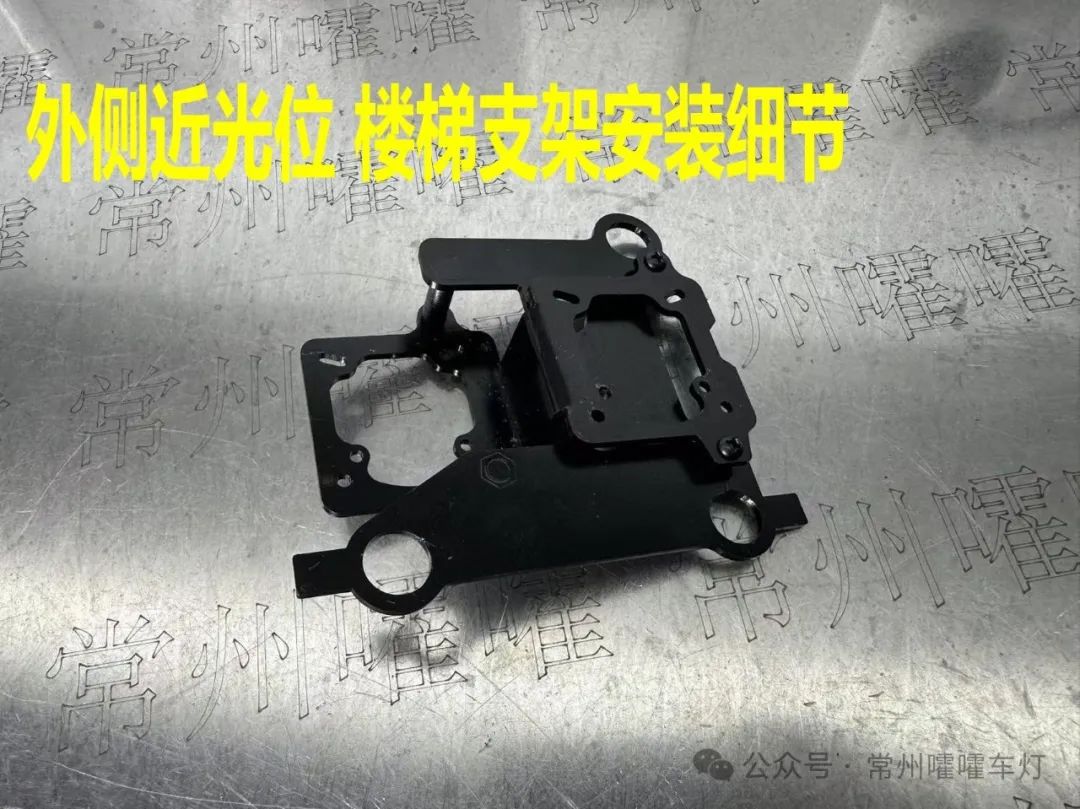

支架细节图：

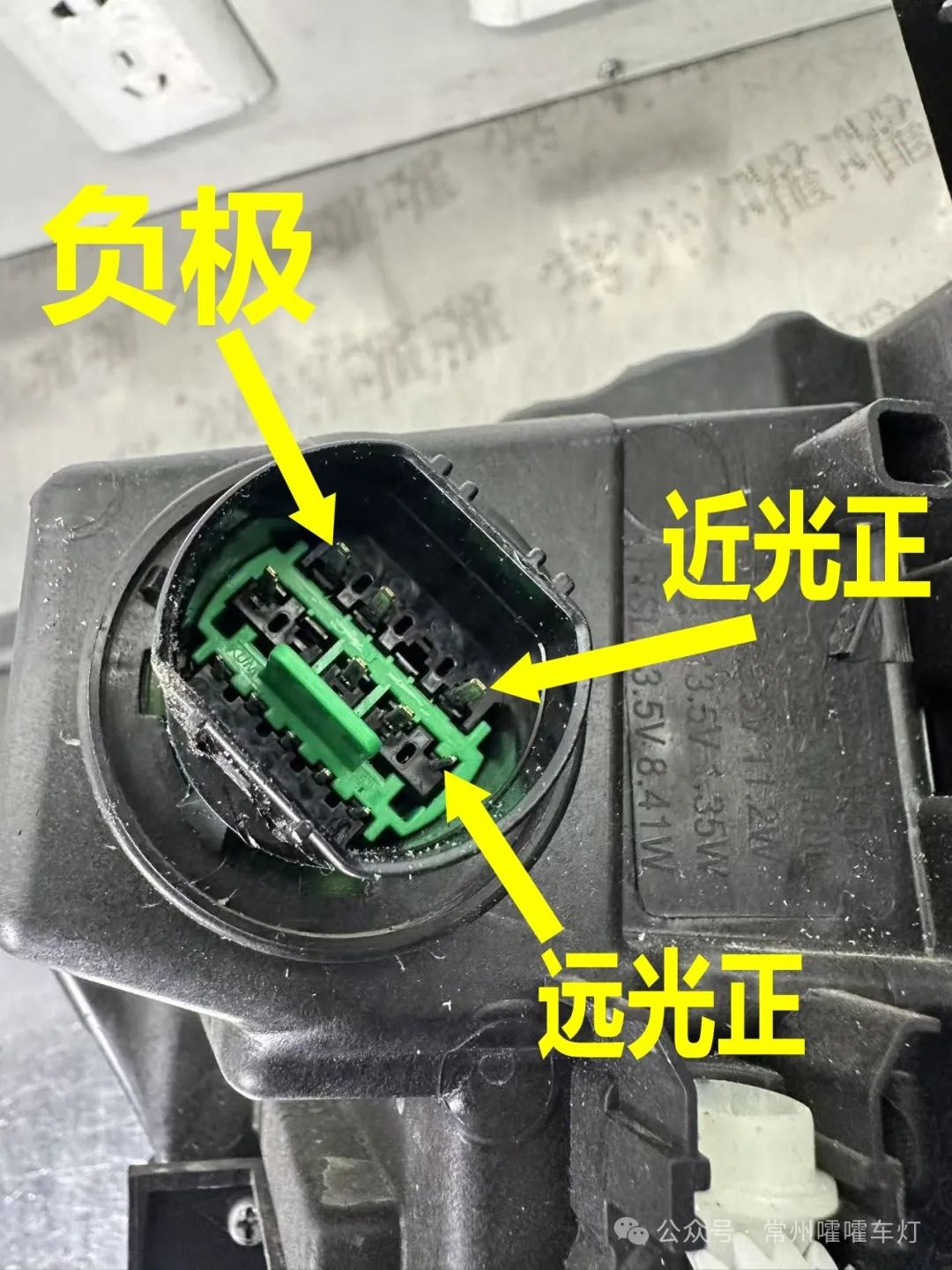

先介绍下接线定义：

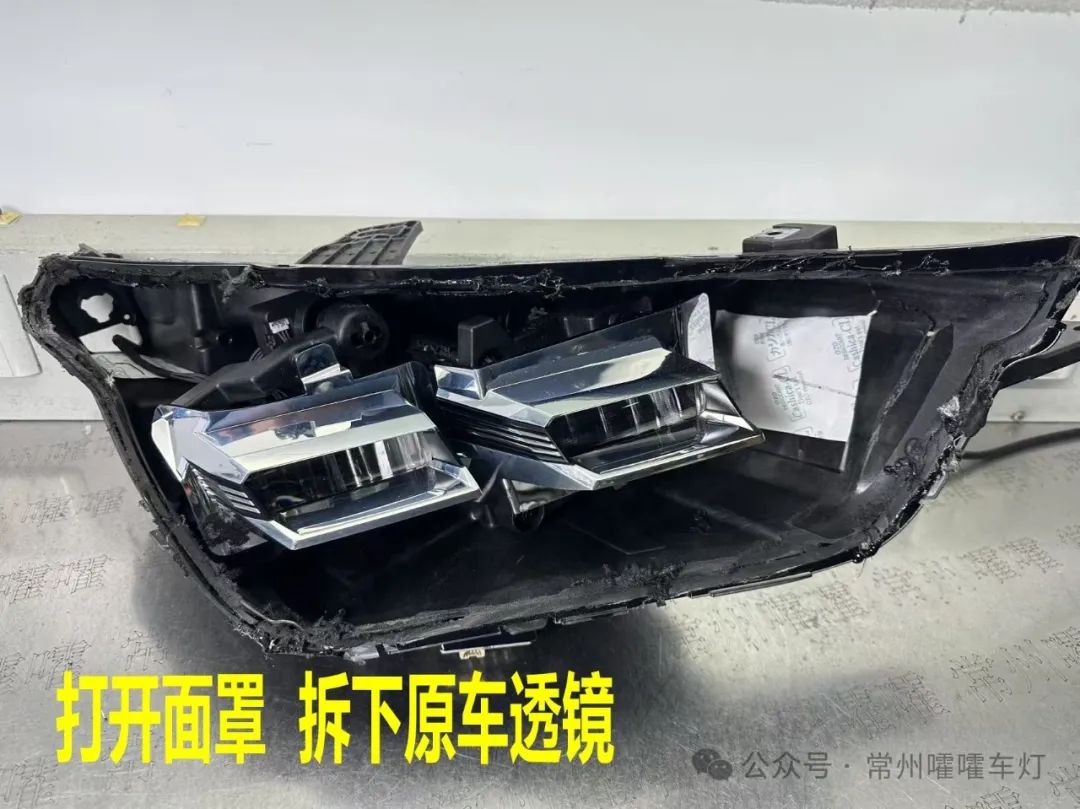

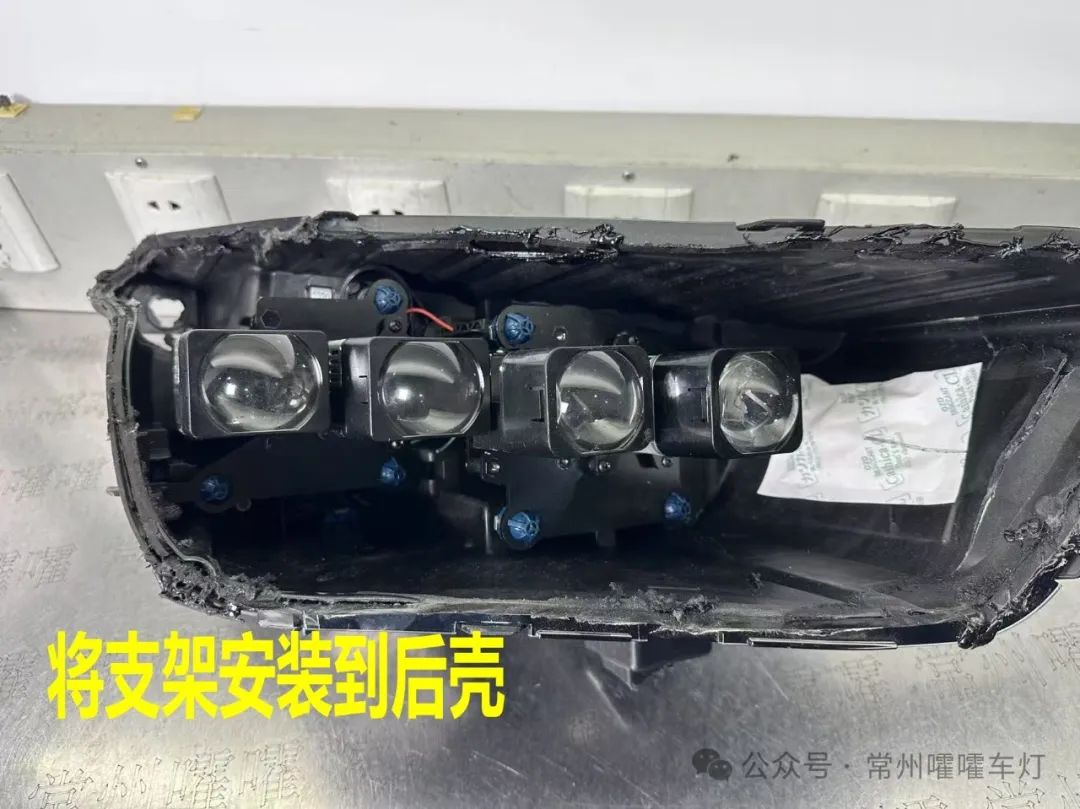

下面是详细安装步骤：
